Cuando en una orden de trabajo de fabricación se cierra lo producido en una fase, el sistema puede imprimir automáticamente una etiqueta para el material que acaba de salir de esa fase. Es la pegatina que acompaña al producto intermedio hasta la fase siguiente: lleva de dónde viene (pedido y orden de fabricación), qué es, qué características tiene y el código de barras con el que se lee en el siguiente paso.
Cada fase de la lista de materiales puede tener su propia etiqueta, porque lo que sale de una fase no se parece a lo que sale de la siguiente: cambian el tamaño de la pegatina, los datos que interesan y hasta el tipo de impresora.
El diseño de la etiqueta no se adjunta como documento en cada fase: se sube una vez al gestor de plantillas y desde la fase se elige cuál usar. Se hace así porque normalmente todas las listas de materiales comparten las mismas fases, y adjuntar el diseño obligaría a repetirlo lista por lista. Además, al crear una lista de materiales a partir de una plantilla de lista las fases se copian enteras, con su etiqueta incluida, así que no hay que volver a vincular nada.
Los documentos de la fase (planos, instrucciones de montaje, controles de calidad) siguen sirviendo para lo que de verdad es un documento, y se imprimen en el mismo lote que la etiqueta.
En el gestor de plantillas se da de alta el diseño y se le indica a qué se aplica. Para estas etiquetas hay tres familias, una por formato de salida:
Cada formato necesita su propio diseño: una plantilla ZPL no vale como PDF ni al revés. Son los mismos formatos y la misma mecánica que las etiquetas de artículo, de contenedor o de ubicación.
En la ficha de la fase, dentro de la lista de materiales, hay dos desplegables, uno por formato. Cada uno ofrece las plantillas de etiqueta de fabricación y las de etiqueta de artículo de ese formato:
Qué familia elegir depende de para qué sea la etiqueta:
Si la fase no tiene plantilla enlazada, no sale etiqueta de fase. Un intermedio sin etiqueta de artículo propia, en una fase sin plantilla, no saca ninguna etiqueta: es lo que pasa con el intermedio que crea el sistema, que nace sin etiqueta. El artículo final saca siempre la suya. Está explicado más abajo, en «Qué etiquetas salen al fabricar».
La fase tiene selector para los formatos HTML y ZPL. El formato SBPL no tiene selector propio en la fase: se resuelve siempre con la plantilla predeterminada de su familia, así que no se puede dar un diseño SBPL distinto a cada fase.

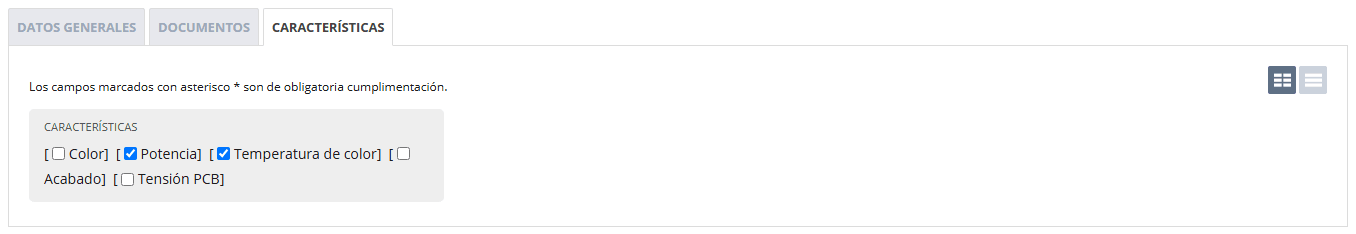

En la propia fase se marcan las características que interesan en ese punto del proceso (las mismas que se ven en la pantalla de fabricación). Son las que la etiqueta puede imprimir, y solo se imprimen si tienen valor: el del artículo producido o, si él no lo tiene, el del artículo de la orden de fabricación. Así el intermedio de una fase, que se crea sin valores propios, lleva los del producto que se está fabricando. Una característica marcada en la fase pero vacía en los dos no pinta nada.

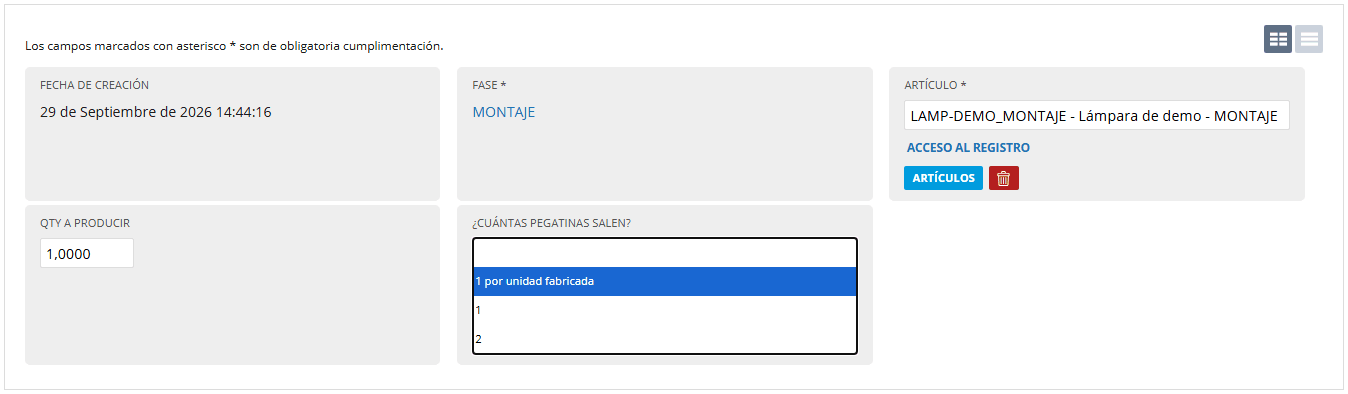

En el artículo a fabricar de la fase, el campo «¿Cuántas pegatinas salen?» admite tres valores:
Se configura en la relación entre la fase y el artículo, y no en el artículo, porque el mismo producto intermedio puede querer una pegatina en una fase y dos en otra.
Al fabricar pueden salir dos etiquetas distintas: la del artículo fabricado y la de la fase. Cuáles salen depende de si lo fabricado es un intermedio o el artículo final:
Ejemplo: la fase MONTAJE tiene enlazada una plantilla de fabricación y la fase final, EMBALAJE, no tiene ninguna. Cada lámpara montada (el intermedio LAMP-DEMO_MONTAJE) sale con la etiqueta de MONTAJE, que lleva su pedido y su orden de fabricación. Cada lámpara terminada sale con su etiqueta de artículo.

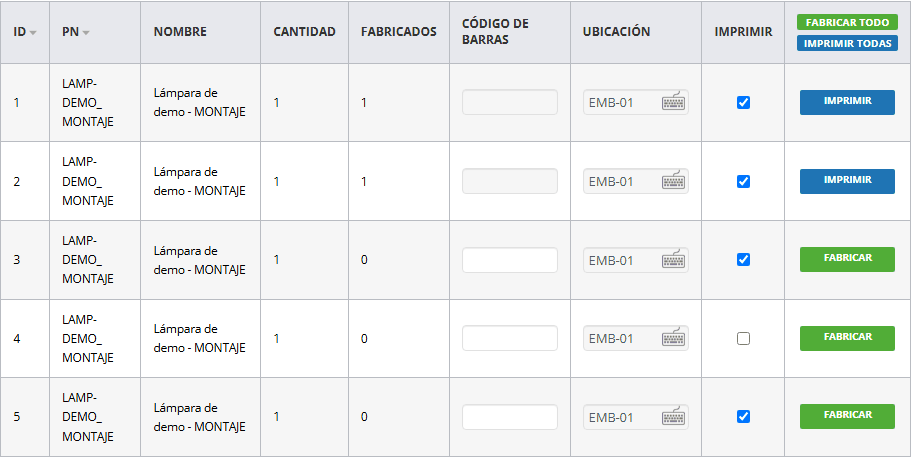

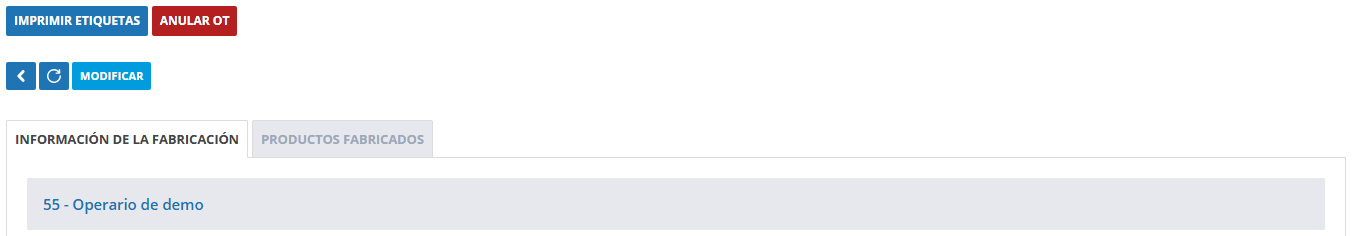

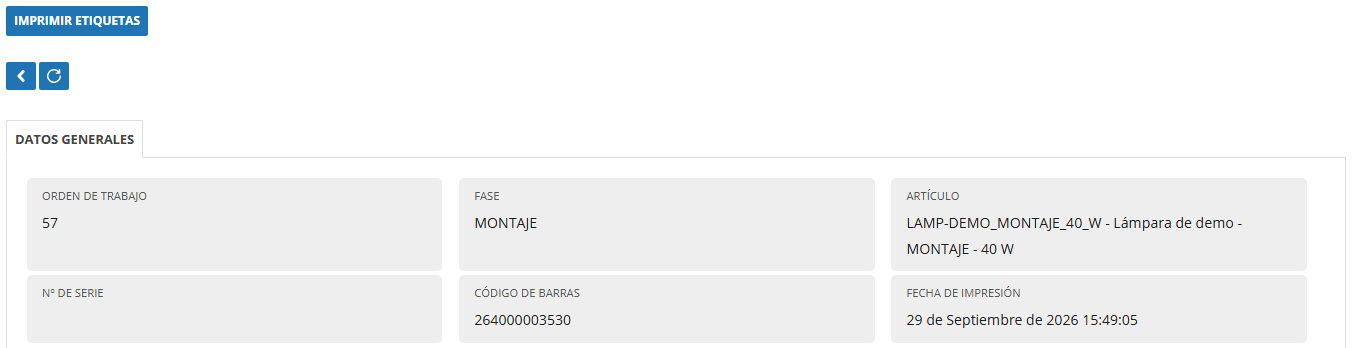

El criterio es el mismo al reimprimir, con «Imprimir todas», con «Fabricar todo», desde la ficha de la orden de trabajo y desde el listado «Productos fabricados».
Si el operario tiene impresora térmica configurada, la etiqueta se manda directamente a ella; si no la tiene, se abre el diseño HTML para imprimirlo desde el navegador. No hay que configurar nada para ese respaldo: funciona solo.
Si la plantilla que declara la fase es de artículo, no se queda solo en la fase: al crear el artículo intermedio se copia a su ficha, al campo de etiqueta del artículo. Así, si más adelante hay que volver a sacar la pegatina, se imprime desde el propio artículo con el mismo diseño en lugar de caer en la etiqueta por defecto. La plantilla de fabricación no se copia: es la etiqueta de cada orden, no del artículo.
MF_Si la plantilla que tiene la ficha del artículo es de fabricación (porque se le ha puesto a mano en su ficha), la etiqueta de artículo se imprime con ese mismo diseño y sus variables tal cual, sin prefijo, igual que la etiqueta de la fase: al fabricar, al reimprimir, con «Imprimir todas» y desde la ficha del artículo.
Si la ficha del artículo tiene una plantilla de artículo, un mismo diseño no se copia tal cual entre los dos caminos. En la etiqueta de artículo los datos de cada unidad van dentro del bloque articles, y los de fabricación llevan además el prefijo MF_: {articles.MF_ORDER_NUMBER}, {articles.MF_MANUFACTURING_ORDER_REF}, {articles.MF_PHASE_NAME}, {articles.MF_QTY_TO_MANUFACTURE}, {articles.MF_MANUFACTURED_AT}, {articles.MF_FEAT_<CLAVE>}… y así con todas las de la tabla siguiente.
El prefijo evita un choque de nombres: seis de esos datos (part number, descripción, cliente, código de barras, número de serie y texto de etiqueta) ya existen en la etiqueta de artículo con otro significado — el código de barras, por ejemplo, allí es una imagen y no un texto.
Los datos se resuelven por número de serie, así que cada etiqueta lleva los de su unidad aunque se impriman varias de golpe. Si no se pueden resolver, esas variables salen vacías y la etiqueta se imprime igual.
Son los datos de una unidad concreta: el número de fabricación sin prefijo ({articles.MF_MANUFACTURING_ORDER_NUMBER}), la orden y la fase de las que viene, su número de serie ({articles.SSNSERIALNUMBER}), su código de barras ({articles.BARCODE_TXT}) y su ubicación. Salen al fabricar, al reimprimir, con «Imprimir todas» y desde la ficha del stock S/N. Desde la ficha del artículo no hay una unidad concreta y no salen: la etiqueta lleva los datos del artículo, con su propio código de barras.
Para las barras, en un diseño HTML, {articles.BARCODE_IMG}: solo las barras, en Code 128, del mismo código que {articles.BARCODE_TXT}. Es el del registro de stock que se imprime, venga o no de fabricación, y desde la ficha del artículo, el del artículo. {articles.BARCODE} también pinta barras, pero con el formato de artículos de la plataforma (EAN-13 si no se ha configurado otro) y con el código escrito debajo. En ZPL las barras se dibujan con ^BC y {articles.BARCODE_TXT}.
La etiqueta de artículo lleva todas las características del propio artículo, sin depender de las que marque la fase: cada una en {articles.FEAT_<CLAVE>}, con la misma clave que en la etiqueta de la fase (ver «Colocar las características en la etiqueta», más abajo), y todas juntas en {articles.FEATURES_TEXT} («Nombre: valor», una por línea) y {articles.FEATURES_ZPL} (lo mismo, para un campo de varias líneas en ZPL). Salen también desde la ficha del artículo.
Ejemplo, para una luminaria: «POTENCIA LUMINARIA» se coloca con {articles.FEAT_POTENCIA_LUMINARIA} y «CLASE ELÉCTRICA LUMINARIA» con {articles.FEAT_CLASE_ELECTRICA_LUMINARIA}. Con una condición, el diseño puede pintar el símbolo de cada clase:
<!-- IF articles.FEAT_CLASE_ELECTRICA_LUMINARIA == 'LUMINARIA CLASE I' -->
... simbolo de clase I ...
<!-- ELSEIF articles.FEAT_CLASE_ELECTRICA_LUMINARIA == 'LUMINARIA CLASE II' -->
... simbolo de clase II ...
<!-- ENDIF -->El valor de la condición se escribe igual que en la característica, mayúsculas y espacios incluidos. Los valores salen tal cual están dados de alta: si la potencia es 0045W, sale 0045W.
En el diseño, las variables se escriben entre llaves allí donde tenga que aparecer el dato. Son las mismas en HTML, en ZPL y en SBPL, salvo {BARCODE_IMG}, que solo tiene sentido en el diseño HTML.
| Variable | Qué imprime |
|---|---|
| {ORDER_NUMBER} | Número del pedido del que viene la fabricación. |
| {MANUFACTURING_ORDER_REF} | Referencia de la orden de fabricación. |
| {MANUFACTURING_ORDER_NUMBER} | Número de la orden de fabricación, sin el prefijo de su tipo (sin OFAB- si no tiene tipo): OFAB-000123 sale como 000123. |
| {CLIENT_NAME} | Cliente de la orden de fabricación. |
| {PHASE_NAME} | Nombre de la fase que se está fabricando. |
| {PART_NUMBER} | Código del artículo producido. |
| {ARTICLE_NAME} | Descripción del artículo producido. |
| {MEASUREMENT_UNIT} | Unidad de medida del artículo. |
| {QTY_TO_MANUFACTURE} | Cantidad que pide la orden de fabricación. |
| {QTY} | Unidades que representa la línea que se está imprimiendo. |
| {QTY_MANUFACTURED} | Unidades ya fabricadas de esa línea. |
| {POS} | Posición de la unidad dentro de la orden. |
| {MANUFACTURED_AT} | Fecha de fabricación, en formato dd-mm-aaaa. |
| {BARCODE} | Código de barras de la unidad fabricada: el que lee la fase siguiente. |
| {BARCODE_IMG} | Solo en el diseño HTML: el mismo código de barras, dibujado con sus barras para poder escanearlo. Lleva solo las barras; el código en texto se pone aparte con {BARCODE}. En ZPL y SBPL sale vacía, porque allí las barras las dibuja la impresora a partir de {BARCODE}. |
| {SERIALNUMBER} | Número de serie, en artículos con control por número de serie. |

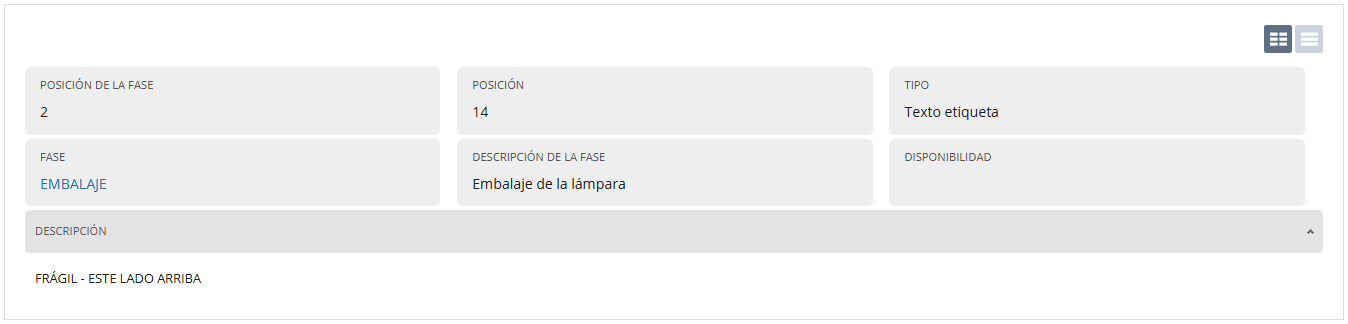

| {TEXTO_ETIQUETA} | Texto libre: las líneas de tipo «Texto etiqueta» del escandallo de esa orden y esa fase. |
| {FEATURES_TEXT} | Todas las características marcadas, como «Nombre: valor», una por línea. |
| {FEATURES_ZPL} | Lo mismo, con el salto de línea que entiende una etiqueta ZPL. |
| {FEAT_<CLAVE>} | El valor de una característica concreta. Ver el apartado siguiente. |
Las cantidades se imprimen sin ceros de relleno: en una pegatina térmica «3» se lee mejor que «3,0000». Las unidades con decimales los conservan.
En un diseño HTML, el código de barras se coloca con la imagen y, debajo, el código en texto. Es lo que hace el diseño estándar del producto:
<div>{BARCODE_IMG}</div>
<p>{BARCODE}</p>
Cada característica marcada en la fase se puede colocar en un hueco fijo del diseño, con la variable {FEAT_<CLAVE>}. La clave se forma a partir de la referencia de la característica y, si no tiene, de su nombre: se pasa a mayúsculas, se quitan los acentos y todo lo que no sea letra o número se convierte en guion bajo.
{FEAT_TENSION_PCB}.{FEAT_T_K}.
Cuando no hace falta colocarlas una a una, {FEATURES_TEXT} y {FEATURES_ZPL} las imprimen todas seguidas en un solo campo. En un diseño HTML se puede además recorrer la lista con el bloque repetible features, que en cada vuelta ofrece {features.FEATURE_NAME} y {features.FEATURE_VALUE}:
<!-- BEGIN features -->
<tr>
<td>{features.FEATURE_NAME}</td>
<td>{features.FEATURE_VALUE}</td>
</tr>
<!-- END features -->En ZPL no hay bloque repetible: una plantilla térmica no puede ir calculando la coordenada vertical de cada línea, así que o se usan los huecos fijos {FEAT_<CLAVE>} o se mete {FEATURES_ZPL} en un campo de varias líneas.

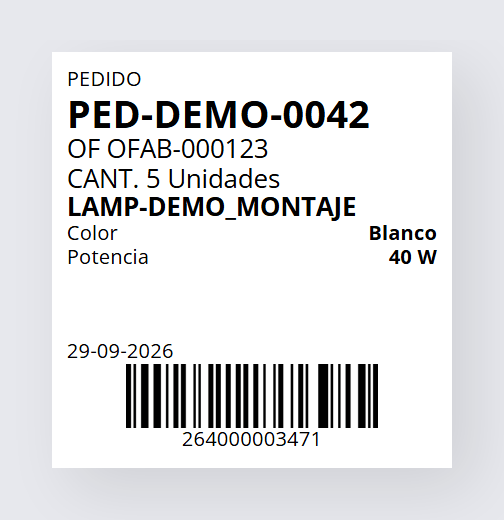

Un extracto del diseño estándar que trae el producto, para ver cómo se sitúan las variables:
^FO15,15^A0N,26,26^FH^FDPEDIDO^FS
^FO15,45^A0N,56,56^FH^FD{ORDER_NUMBER}^FS
^FO15,110^A0N,26,26^FH^FDOF {MANUFACTURING_ORDER_REF}^FS
^FO15,142^A0N,26,26^FH^FDCANT. {QTY_TO_MANUFACTURE} {MEASUREMENT_UNIT}^FS
^FO15,180^FB394,2,4,L,0^A0N,28,28^FH^FD{PART_NUMBER}^FS
^FO15,248^FB394,4,4,L,0^A0N,24,24^FH^FD{FEATURES_ZPL}^FS
^FO15,352^A0N,24,24^FH^FD{MANUFACTURED_AT}^FS
^FO15,382^BY2,3,46^BCN,46,N,N,N^FD{BARCODE}^FS{BARCODE_IMG}. El diseño estándar del producto ya lo trae; a los diseños HTML propios que ya estén subidos al gestor de plantillas hay que añadírselo. Las barras codifican el código tal cual, aunque sea corto o lleve letras, igual que en la etiqueta ZPL.
